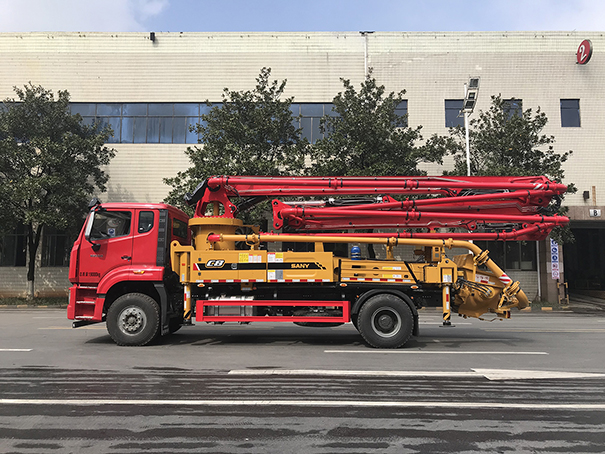

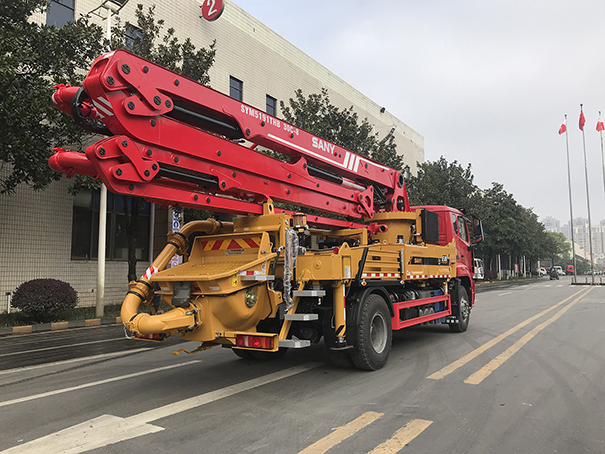

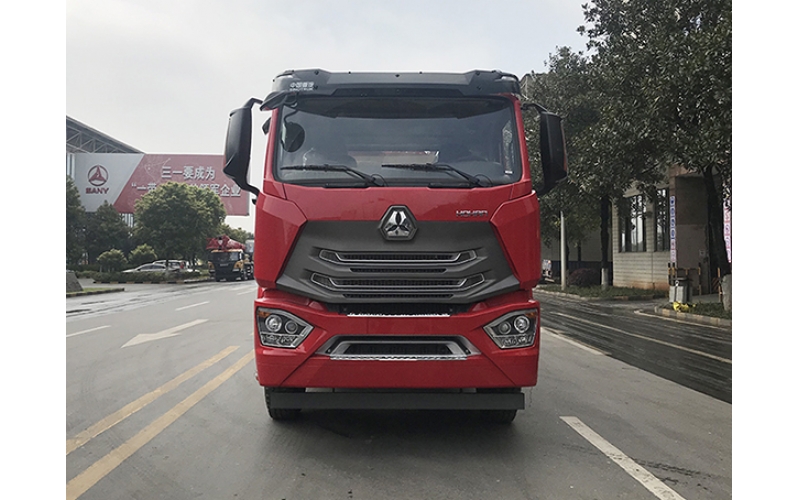

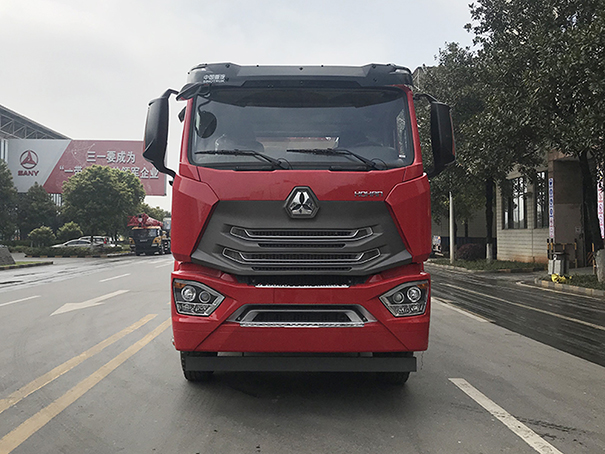

三一30米C8重汽國六底盤混凝土泵車
整車參數
全長:10760mm
總寬:2520mm
總高:3700mm
總重:19000kg
臂架支腿參數
臂架垂直高度:30.1m
臂架水平長度:26.5m
臂架垂直深度:15.2m
最小展開高度:9.6m
第一節臂長度:7676mm
第一節臂轉角:89
第二節臂長度:6090mm
第二節臂轉角:180
第三節臂長度:6100mm
第三節臂轉角:245
第四節臂長度:6635mm
第四節臂轉角:230
第五節臂長度:\mm
第五節臂轉角:\
第六節臂長度:\mm
第六節臂轉角:\
轉臺旋轉角度:±360
前支腿展開寬度:5850mm
后支腿展開寬度:5000mm
泵送系統參數
混凝土理論排量低壓:108m3/h
混凝土理論排量高壓:\m3/h
理論泵送壓力低壓:6.6Mpa
理論泵送壓力高壓:\Mpa
理論泵送次數低壓:\次/分鐘
理論泵送次數高壓:\次/分鐘
輸送缸內徑:230mm
輸送缸行程:1600mm
液壓系統:開式
系統油壓:32Mpa
油箱容積:320L
水箱容積:300L
輸送管徑:125mm
末端軟管長度:3m
末端軟管管徑:125mm
底盤參數
底盤品牌:重汽
底盤型號:ZZ5215N5213F1
發動機型號:MC07.31-60
發動機最大凈功率:225/2200kW/rpm
排放標準:國Ⅵ
燃料箱容積:300L
排量:6.87L
最大速度:102km/h
